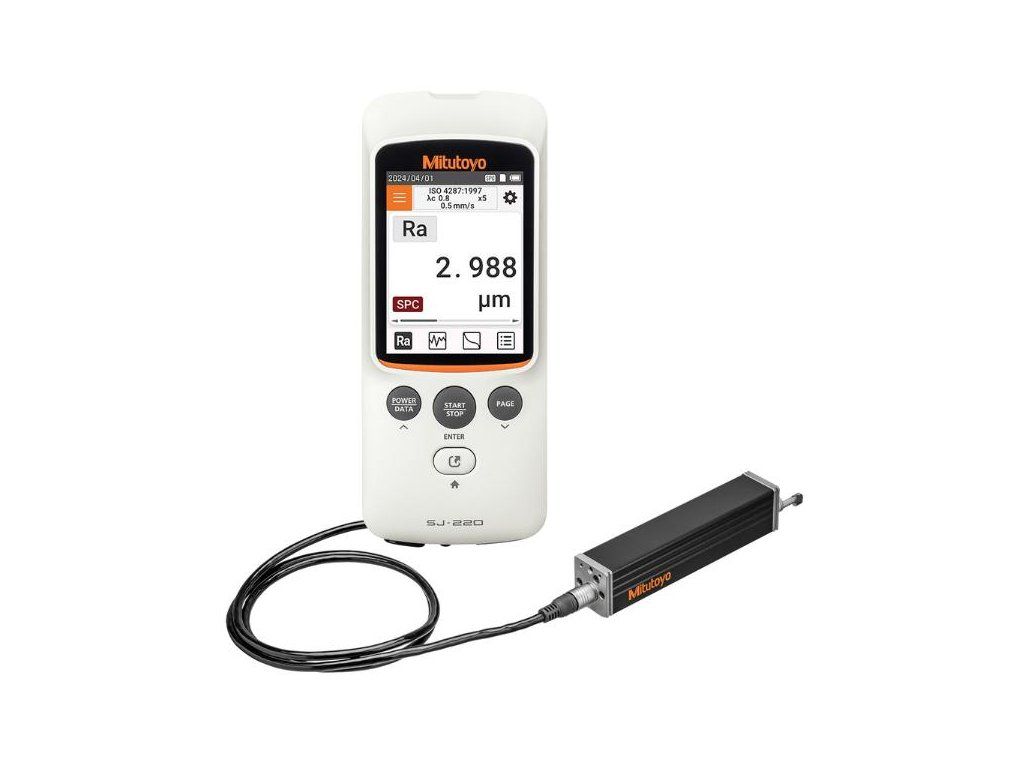

MITUTOYO Surftest SJ-220 – drsnoměr
Kód: 178-741-11Detailní popis produktu
Mitutoyo Surftest SJ-220 je přenosný drsnoměr určený pro kontrolu drsnosti povrchu obrobených součástí po soustružení, frézování, broušení, honování a dalších výrobních operacích. Přístroj měří například parametry Ra, Rz, Rq, Rt, Rp, Rv a další parametry podle zvolené normy. Zobrazuje profil drsnosti a vyhodnocovací křivky. Podporuje normy ISO 21920:2021, ISO 4287, ISO 13565, ISO 12085, JIS, ASME a VDA 2006. Je vybaven barevným dotykovým TFT displejem, vestavěnou Ni-MH baterií a rozhraními USB-C, Digimatic, RS-232C a BLE. Standardní dodávka zahrnuje mimo jiné kufřík, propojovací kabel, AC adaptér, USB kabel a etalon drsnosti.Doplňkové parametry
| Kategorie: | Drsnoměry |
|---|---|
| Baterie: | vestavěná Ni-MH |
| Cut-off λc: | 0,08 / 0,25 / 0,8 / 2,5 / 8 mm |
| Délka posuvu: | 17,5 mm |
| Displej: | 2,8" barevný TFT dotykový, 320 × 240 bodů |
| Doba nabíjení: | max. cca 4 hodiny |
| Filtry: | Gauss, 2CR75, PC75 |
| Jazyky: | 25, včetně češtiny |
| Měřené parametry: | Ra, Rz, Rq, Rt, Rp, Rv a další parametry podle zvolené normy |
| Měřené profily: | P, R, DF, R-Motif |
| Měřicí délka: | 16 mm |
| Měřicí síla: | 0,75 mN |
| Normy: | ISO 21920, ISO 4287, ISO 13565, ISO 12085, JIS, ASME, VDA 2006 |
| Objednací číslo: | 178-741-11 |
| Paměť: | 10 sad podmínek + 1 výsledek; s microSD až 10 000 výsledků |
| Podporovaná norma: | ISO 21920:2021 |
| Poloměr hrotu: | 2 µm |
| Použití: | kontrola drsnosti povrchu po soustružení, frézování, broušení, honování a dalších výrobních operacích |
| Provedení: | standardní posuvová jednotka |
| Rozhraní: | USB-C, Digimatic, RS-232C, BLE |
| Rozlišení: | 3,5 nm / 0,9 nm / 0,2 nm podle rozsahu |
| Rozměry displejové jednotky: | 164,7 × 67,1 × 51,9 mm |
| Rozměry posuvové jednotky: | 115 × 23 × 26 mm |
| Rozsah snímače: | 360 µm (-200 až +160 µm) |
| Rychlost návratu: | 1,0 mm/s |
| Rychlost snímání: | 0,25 / 0,5 / 0,75 / 1,0 mm/s |
| Snímací hrot: | diamantový |
| Standardní dodávka: | kufřík, propojovací kabel, AC adaptér, USB kabel, etalon drsnosti |
| Typ: | Surftest SJ-220 |
| Úhel hrotu: | 60° |
| Výdrž: | cca 1 000 měření na nabití |
