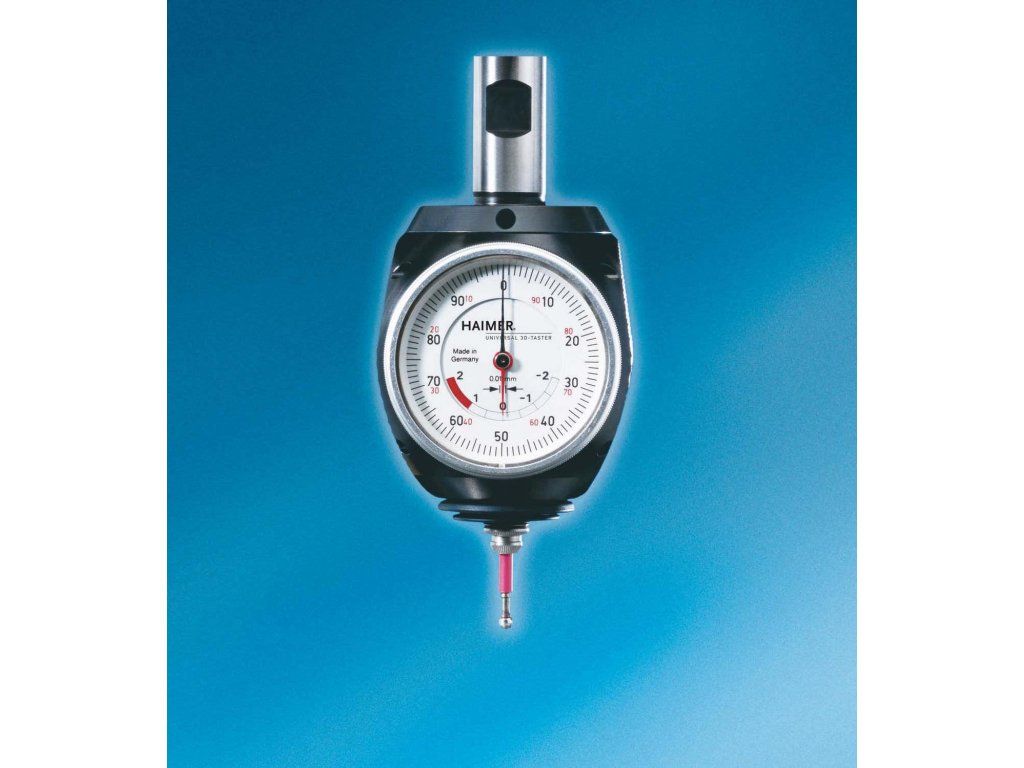

HAIMER 80.360.00 Universal 3D-Taster / 3D snímač
Kód: 80.360.00Detailní popis produktu
HAIMER Universal 3D-Taster 80.360.00 je přesný mechanický 3D snímač určený pro použití na obráběcích strojích. Umožňuje nalezení hrany obrobku, nastavení nulového bodu, vystředění otvorů a hřídelí, měření délek a hloubek, kontrolu rovinnosti a přímosti i přesné ustavení obrobku nebo svěráku. Lze jej využít také pro nastavení polohy vřetena. Při nastavení ručičky na nulu je osa vřetena přesně na hraně obrobku, takže není nutné provádět přepočet podle průměru doteku. Snímač je vybaven analogovým číselníkem s dělením 0,01 mm a umožňuje měření v osách X, Y a Z. Součástí jsou krátký dotek Ø 4 mm s délkou přibližně 33 mm a dlouhý dotek Ø 8 mm s délkou přibližně 65 mm. Délka snímače bez upínací stopky je 113 mm. Krytí IP67 zajišťuje ochranu proti prachu a vodě.Doplňkové parametry
| Kategorie: | Přístroje |
|---|---|
| Číselník: | Analogový, dělení 0,01 mm |
| Délka bez upínací stopky: | 113 mm |
| Dlouhý dotek: | Ø 8 mm, délka cca 65 mm |
| Krátký dotek: | Ø 4 mm, délka cca 33 mm |
| Krytí: | IP67 |
| Měřicí osy: | X, Y, Z |
| Objednací číslo: | 80.360.00 |
| Použití: | Nalezení hrany obrobku, nastavení nulového bodu, vystředění otvorů a hřídelí, měření délek a hloubek, kontrola rovinnosti a přím |
| Princip měření: | Mechanický 3D snímač |
| Přesnost: | 0,01 mm |
| Typ: | Universal 3D-Taster / 3D snímač |
| Upínací stopka: | Ø 20 mm |
